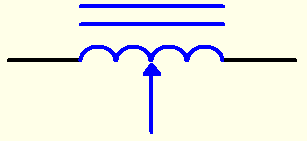

# 电感基础知识 ## 一.电感简介<a name="电感简介"></a> 电感器（简称电感）在电子电路中应用范围很广泛，在谐振、振荡、耦合、匹配、滤波、陷波、延迟、补偿及偏转电路中，都是必不可少的。但是电感的外形变化丰富，各种类型的电感都有不同的外形，是由电感用途、工作频率、工作环境不同造成的。从某种意义上说变压器、磁珠等都可以理解成电感的衍生。 电感（Inductor，通常用“L”表示），电感的单位是亨利（H），由于亨利是一个巨大的单位，在实际电路中更加常用的电感单位是微亨（uH）与毫亨（mH）。 ### 1.1.电感的功能<a name="电感的功能"></a> 在电路中，电感的主要作用有：滤波、耦合、振荡、谐振、陷波、延迟、补偿与偏转等作用。 ### 1.2.电感的主要参数<a name="电感的主要参数"></a> 电感的主要参数包括电感量、感抗、品质因素、直流电阻、额定电流与工作温度范围。 - 电感量L，电感量L也称自感系数，是表示电感元件自感应能力的一种物理量。自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。L的大小与线圈匝数、尺寸和导磁材料均有关。 - 感抗XL，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。 - 品质因素Q，品质因数Q是表示电感线圈品质的参数，也称作Q值或者优值。线圈在一定频率的交流电压下工作时，其感抗XL和等效损耗电阻之比为Q值。 - 直流电阻，直流电阻是电感线圈自身的电阻，可用万用表直接测量得到。 - 额定电流，额定电流是指允许长时间通过电感器的直流电流。在选用电感时，要根据电路的实际电流来选择额定电流符合要求的电感。 ### 1.3.电感的符号<a name="电感的符号"></a> 在电路图中，使用一些电感符号来表示各种电感，如图1-1至图1-4所示。  图1-1 固定电感1  图1-2 固定电感2（有芯电感）  图1-3 可调电感1  图1-4 可调电感2（有芯电感） ## 二.电感分类<a name="电感分类"></a> 根据不同的分类方法，电感有多种不同的分类。 ### 2.1.按有无磁芯分类<a name="按有无磁芯分类"></a> 按有无磁芯分类，电感可以分为空芯电感与有芯电感。 ### 2.2.按安装方式分类<a name="按安装方式分类"></a> 按安装方式分类，电感可以分为卧式电感、立式电感、小型固定式电感与贴片式电感等。 ### 2.3.按工作频率分类<a name="按工作频率分类"></a> 按工作频率分类，电感可以分为高频电感与低频电感。 ## 三.常用电感<a name="常用电感"></a> ### 3.1.绕线电感<a name="绕线电感"></a> 绕线电感是将导线绕在磁性材料（称为磁芯）上做成的电感，绕线电感可以做成表面贴装式的，也可以做成直插式的。  图3-1 绕线电感 ### 3.2.色环电感<a name="色环电感"></a> 色环电感就是在电感上涂上颜色来标明其电感量的电感，色环电感外观与色环电阻非常相似。色环电感的读数方法也与色环电阻非常相似，只是单位不同（色环电感的单位是uH）。  图3-2 色环电感 ### 3.3.环氧树脂电感<a name="环氧树脂电感"></a> 环氧树脂电感是指使用环氧树脂灌封的电感，环氧树脂电感具有较强的环境适应性，在一些比较恶劣的环境中需要使用环氧树脂电感。  图3-3 环氧树脂电感 ### 3.4.贴片电感<a name="贴片电感"></a> 贴片电感是表面贴装的电感，贴片电感有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物；后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。下图分别为绕线式贴片电感和叠层式贴片电感。  图3-4 绕线式贴片电感  图3-5 叠层式贴片电感 ## 四.电感的选型<a name="电感的选型"></a> 在实际工作中选型电感的时候，通常按照以下步骤： 1. 根据用途选择电感类型。根据电路需求选择合适的电感类型，比如信号滤波用的普通电感，功率电路用的功率电感，滤除共模干扰的共模电感等。 2. 计算电感值。根据电路的频率和信号强度计算所需电感值，电感值越大，对交流成分的阻碍作用越大，但尺寸和成本也会相应增加。 3. 计算电流值。电感实际工作电流不应超过电感的额定电流，否则会导致电感发热和性能下降。 4. 评估电感的品质因素，品质因素Q值越高，电路损耗越小，效率越高，但Q值提高到一定程度后会受到限制。 5. 评估电感的直流电阻，直流电阻DCR越小越好，DCR越大，发热越大，影响电源功率转换效率。 6. 评估电感的封装类型与尺寸，比如选用直插电感或者贴片电感。
